Взаимодействие программы и устройства заключается в том, что при продаже по безналичному расчету сумма платежа будет передаваться на банковский терминал и по окончании оплаты чек будет закрываться.

В этой инструкции можно просмотреть следующие разделы –

• Подключение банковского терминала Ingenico
  • По протоколу BPOS1
  • По протоколу BposLight
  • По протоколу Json
• Подключение банковского терминала Verifone
  • Взаимодействие со SkyService по протоколу Json
  • Взаимодействие со SkyService по протоколу SSI
  • Банковские настройки
  • SkyService и банковский терминал в одном устройстве
• Подключение банковского терминала PAX
  • Взаимодействие банковского терминала со SkyService

1. 1

Подлкючение банковского терминала Ingenico

Разделение по протоколу

Json	BposLight	BPOS1
Desk (USB, Ethernet) Move (USB, Ethernet) Lane (USB, Ethernet)	Desk (USB, Ethernet) Move (USB, Ethernet) Lane (USB, Ethernet)	Desk (USB, Ethernet) Move (USB, Ethernet) Lane (USB, Ethernet) ICT (Ethernet) IPP (Ethernet)
Работает только для терминалов банка “ПриватБанк”		Модели ICT и IPP считаются устаревшими, использовать их не рекомендуем.

1. 1.1

По протоколу BPOS1

• В Админ-панели перейдите в раздел Настройки – Устройства
• Нажмите Добавить

• Введите Наименование
• Выберите Тип — Банковский терминал
• В Производитель – Ingenico
• В Модель – Серию вашего терминала
• Выберите операционную систему – Android

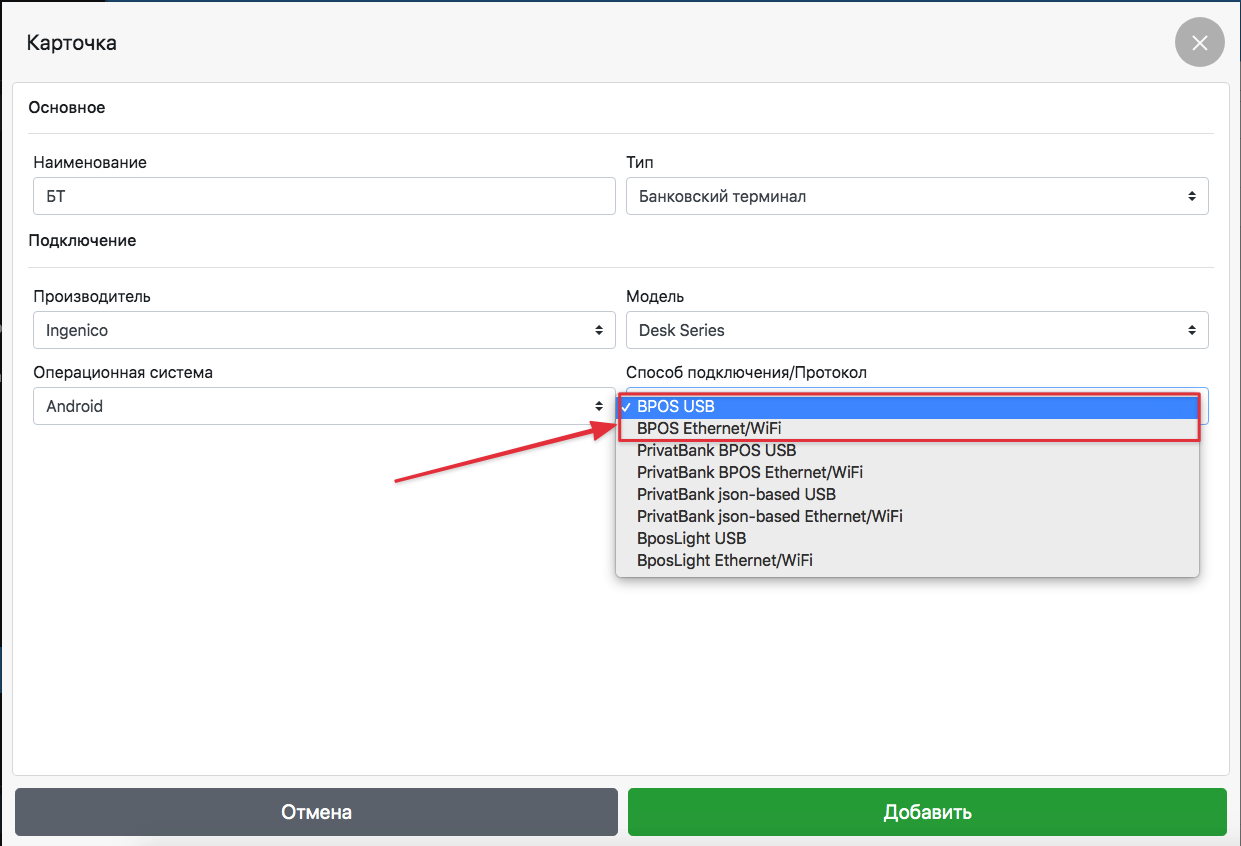

• Выберите способ подключения – BPOS USB или BPOS Ethernet/WiFi.

• При выборе способа подключения – BPOS USB в разделе “Настройки подключения” в списке Устройства должно появиться нужное устройство –
  • при условии, что к терминалу на данный момент подключен по USB банковский терминал;
  • и так же при условии, что банковский терминал правильно настроен на работу с кассой.

• При выборе протокола BPOS Ethernet/WiFi необходимо будет в разделе “Настройки подключения” указать IP-адрес, по которому подключен банковский терминал

• Нажмите Добавить

1. 1.2

По протоколу BposLight

• В Админ-панели перейдите в раздел Настройки – Устройства
• Нажмите Добавить

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – Ingenico
• В Модель – Серию вашего терминала
• Выберите операционную систему – Android или Windows

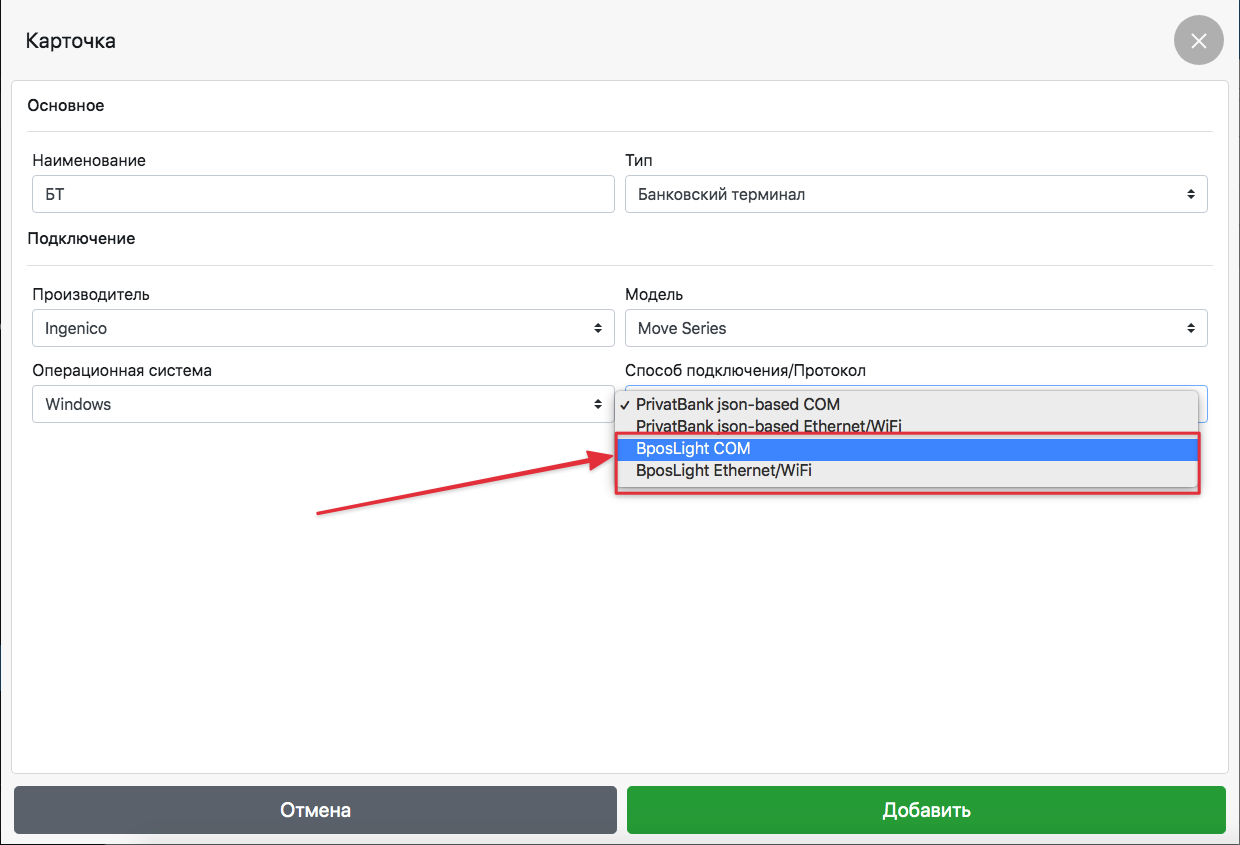

• Выберите способ подключения – BposLight COM/USB или BposLight Ethernet/WiFi.

• При выборе способа подключения – BposLight COM/USB в списке появиться нужное устройство –
  • при условии, что к терминалу на данный момент подключен по USB банковский терминал.
  • и так же при условии, что банковский терминал правильно настроен на работу с кассой.

Пункт “Настройка подключения” на Android при выборе USB

Пункт “Настройка подключения” на Windows при выборе COM

• При выборе протокола BposLight Ethernet/WiFi необходимо будет в пункте “Настройка подключения” указать IP-адрес, по которому подключен банковский терминал.

На Android/Windows

• Нажмите Добавить

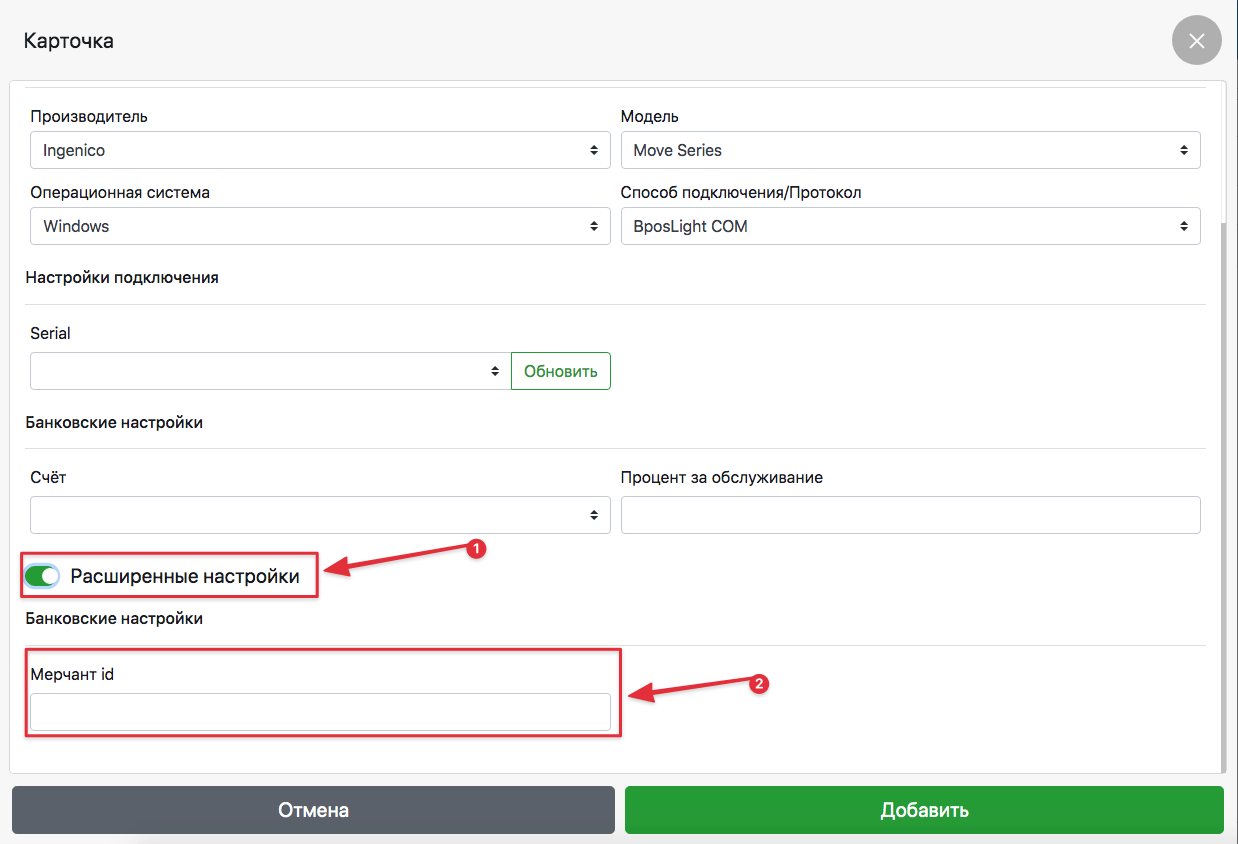

Если у вас настроено несколько счетов, можно настроить какой из счетов вы хотите получать транзакции. Для этого необходимо перейти в пункт “Расширенные настройки” и в поле Мерчант ID указать имя вашего счета. Его можно узнать в банке эквайра.

1. 1.3

По протоколу Json

• В Админ-панели перейдите в раздел Настройки – Устройства
• Нажмите Добавить

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – Ingenico
• В Модель – Серию вашего терминала
• Выберите операционную систему – Android или Windows

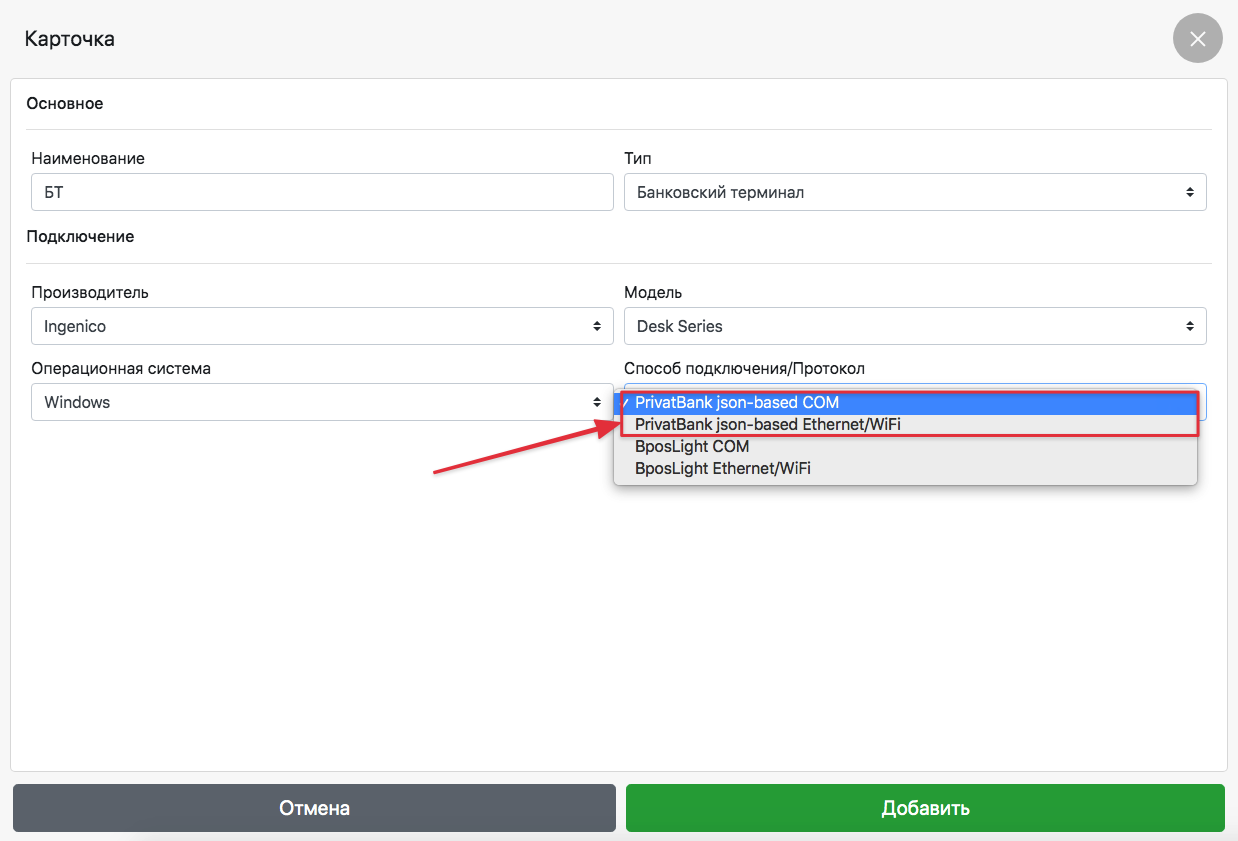

• Выберите способ подключения – PrivatBank json-based COM или PrivatBank json-based Ethernet/WiFi.

• При выборе способа подключения – PrivatBank json-based COM или USB в списке появиться нужное устройство –
  • при условии, что к терминалу на данный момент подключен по USB банковский терминал.
  • и так же при условии, что банковский терминал правильно настроен на работу с кассой.

Пункт “Настройка подключения” на Android при выборе USB

Пункт “Настройка подключения” на Windows при выборе COM

• При выборе протокола PrivatBank json-based Ethernet/WiFi необходимо будет в пункте “Настройки подключения” указать IP-адрес, по которому подключен банковский терминал.

На Android/Windows

• Нажмите Добавить

1. 2

Подключение банковского терминала Verifone

По протоколу Json и SSI поддерживаем следующие модели банковских терминалов:

vx520 (USB і Ethernet)
vx805 (USB і Ethernet)
vx820 (USB і Ethernet)
vx675 (Ethernet)
x990 (Ethernet)

1. 2.1

Взаимодействие со SkyService по протоколу Json

• В Админ-панели перейдите в раздел Настройки – Устройства
• Нажмите Добавить

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – Verifone
• В Модель – Серию вашего терминала
• Выберите операционную систему – Android или Windows
• Выберите способ подключения – PrivatBank json-based COM или PrivatBank json-based Ethernet/WiFi.

• При выборе способа подключения – PrivatBank json-based COM или USB в списке появиться нужное устройство –
  • при условии, что к терминалу на данный момент подключен по USB банковский терминал.
  • и так же при условии, что банковский терминал правильно настроен на работу с кассой.

Пункт “Настройки подключения” на Android при выборе USB

Пункт “Настройки подключения” на Windows при выборе COM

• При выборе протокола PrivatBank json-based Ethernet/WiFi необходимо будет в пункте “Настройки подключения” указать IP-адрес, по которому подключен банковский терминал.

Операционная система Android/Windows

• Нажмите Добавить

1. 2.2

Взаимодействие со SkyService по протоколу SSI

• В Админ-панели перейдите раздел Настройки – Устройства
• Нажмите Добавить

Операционная система Windows

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – Verifone
• В Модель – Серию вашего терминала
• Выберите операционную систему – Windows

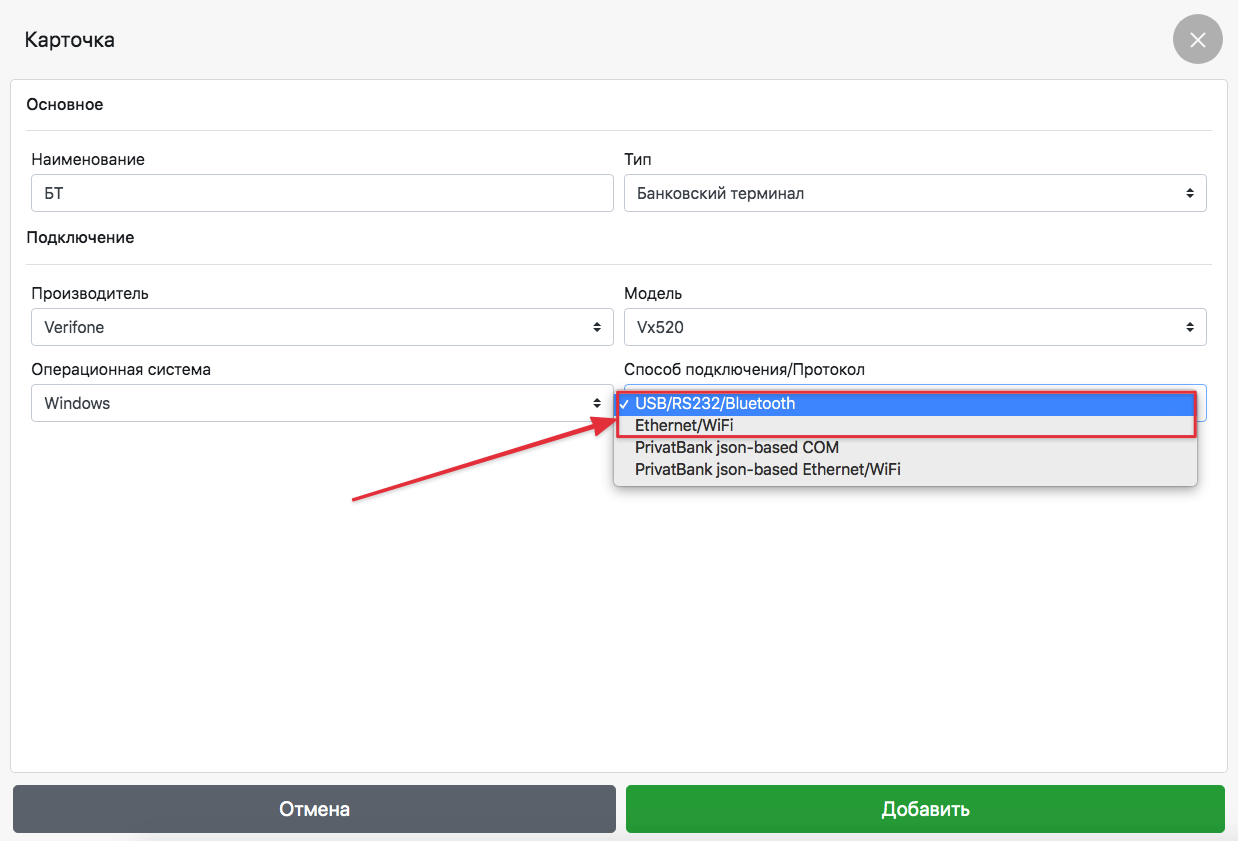

• Выберите способ подключения – USB/RS232/Bluetooth или Ethernet/WiFi.

• Так как, на Windows взаимодействие типа USB, RS232, Bluetooth реализовано через COM, то можно с помощью одного протокола реализовать подключение по одному из этих трех интерфейсов. Однако рекомендуется подключать только по Ethernet и USB, так как работа по RS232 и Bluetooth, НЕ ТЕСТИРОВАЛАСЬ.

Пункт “Настройки подключения” на Windows при выборе USB/RS232/Bluetooth

Пункт “Настройки подключения“ на Windows при выборе Ethernet/WiFi

Операционная система Android

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – Verifone
• В Модель – Серию вашего терминала
• Выберите операционную систему – Android

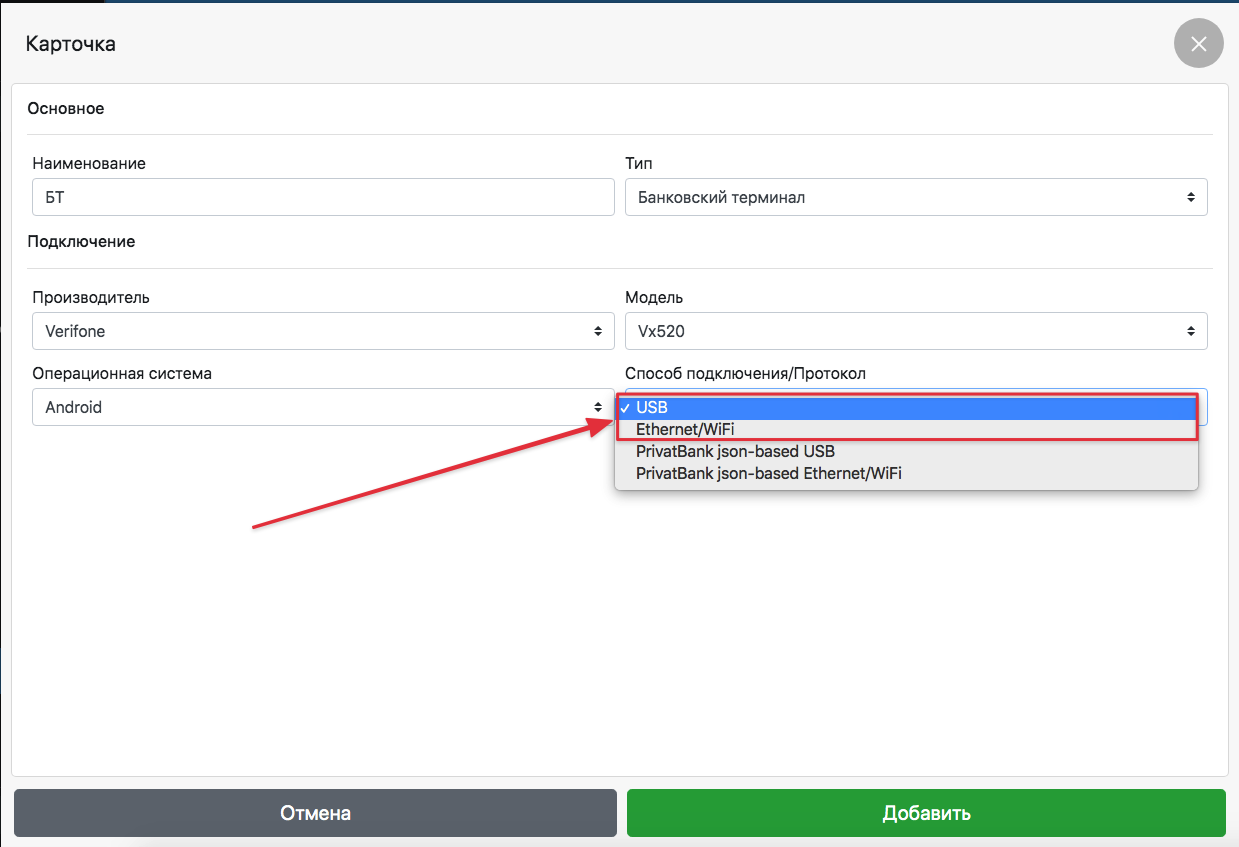

• Выберите способ подключения – USB или Ethernet/WiFi.

Пункт “Настройки подключения” при выборе USB

Пункт “Настройки подключения” при выборе Ethernet/WiFi

1. 2.3

Расширенные настройки

У продавца на одном банковском терминале может быть подключено несколько счетов.
Для того чтобы у такого продавца каждый раз во время продажи не предлагалось вручную выбрать нужный счет, можно заранее задать индекс счета на который будет производиться запрос из кассы на оплату.

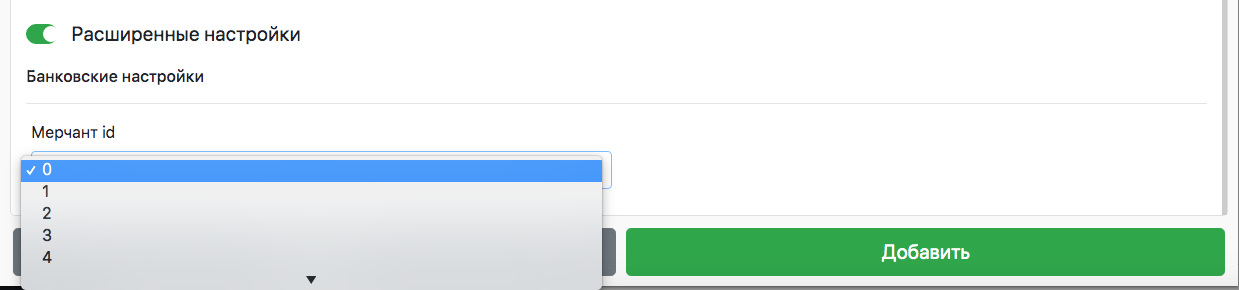

• Для этого необходимо в поле Мерчант id , вместо 0 выбрать индекс счета (который был получен от банка)

1. 2.4

SkyService и банковский терминал в одном устройстве

• В Админ-панели перейдите раздел Настройки – Устройства
• Нажмите Добавить

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – Verifone
• Модель – X990
• Выберите операционную систему – Android

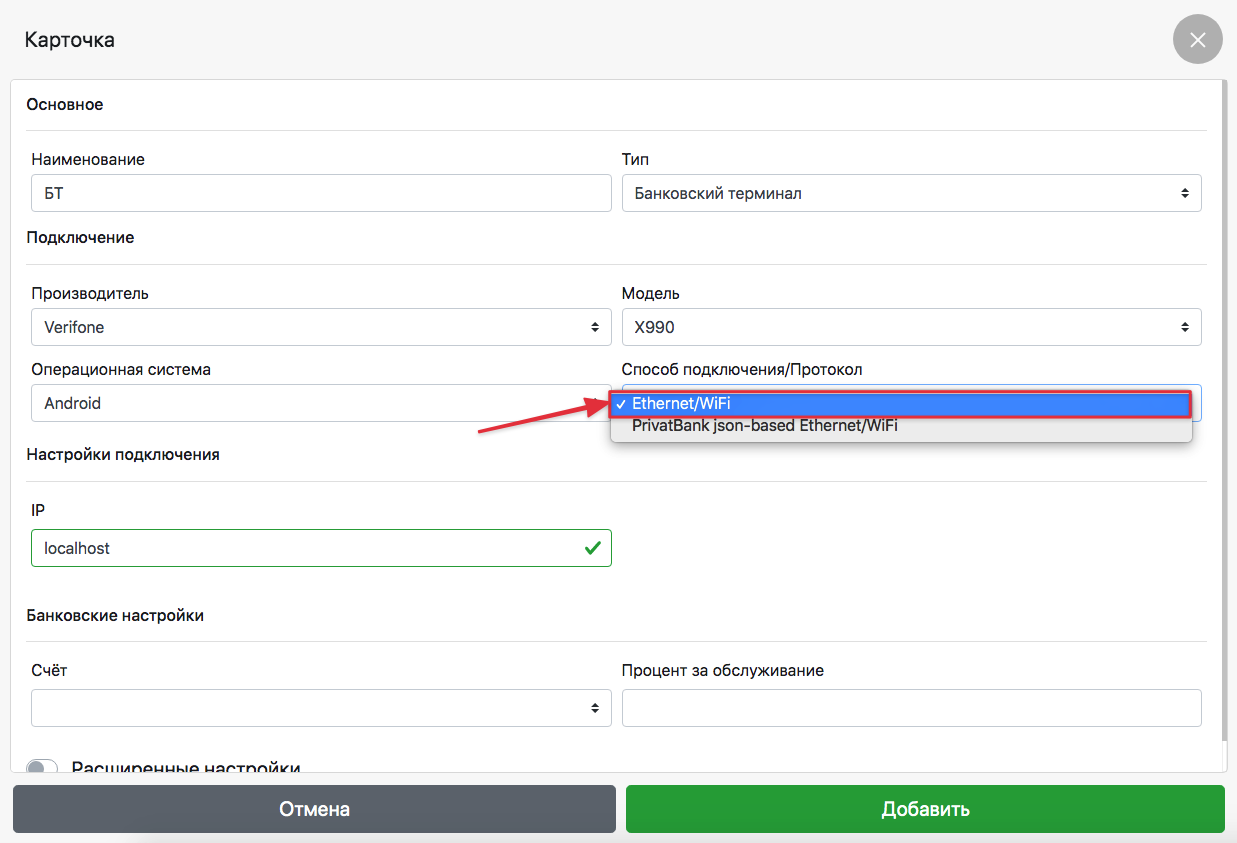

• Выберите способ подключения – Ethernet/WiFi.

• После стандартных настроек появляется пункт “Настройки подключения” и должна появиться в поле IP автоматически localhost.
• Нажмите Добавить

1. 3

Подключение банковского терминала PAX

По протоколу Json можна подключить модель:

А930 (USB і Ethernet)

1. 3.1

Взаимодействие банковского терминала со SkyService

• В Админ-панели перейдите раздел Настройки – Устройства
• Нажмите Добавить

• В

• Введите Наименование
• Выберите Тип – Банковский терминал
• Производитель – PAX
• В Модель – Серию вашего терминала
• Выберите операционную систему – Android или Windows

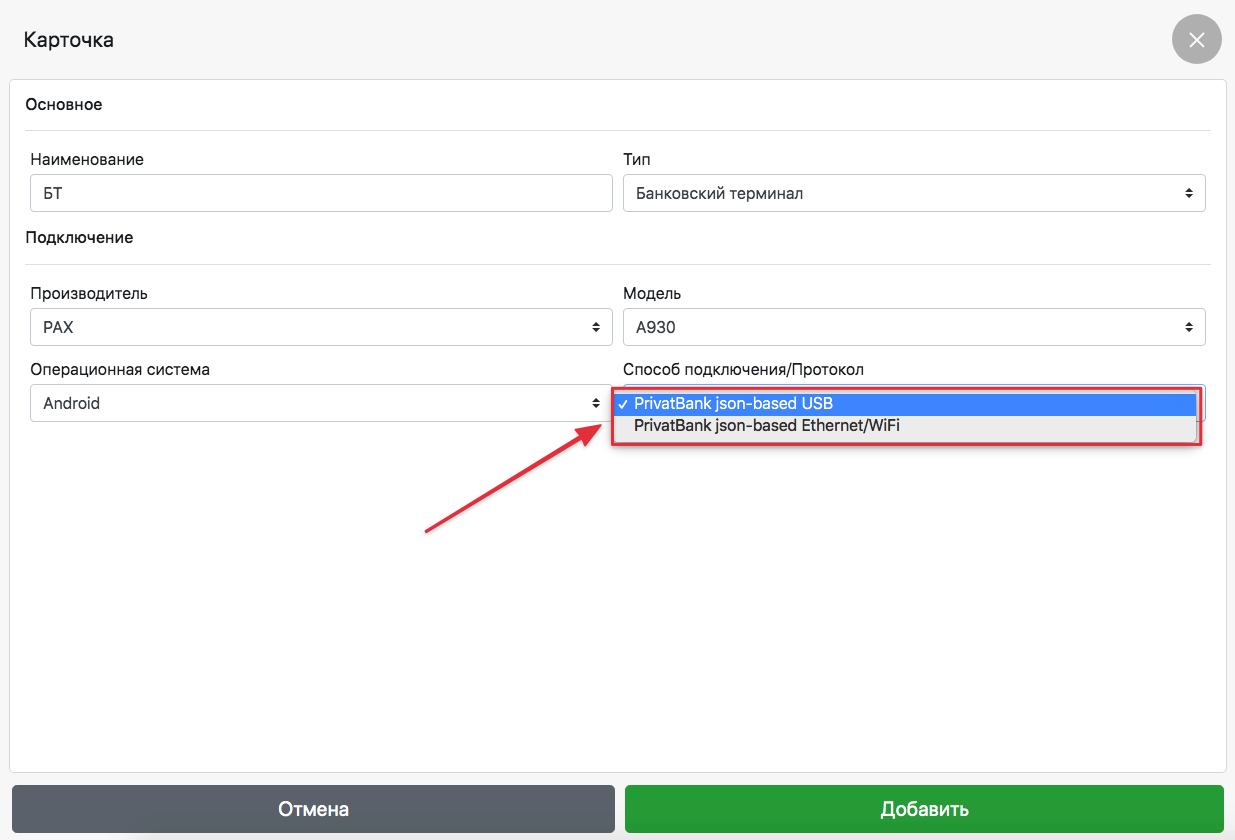

• Выберите способ подключения – USB или Ethernet/WiFi.

• При выборе способа подключения – PrivatBank json-based COM или USB в списке появиться нужное устройство –
  • при условии, что к терминалу на данный момент подключен по USB банковский терминал.
  • и так же при условии, что банковский терминал правильно настроен на работу с кассой.

Пункт “Настройки подключения” на Android при выборе USB

Пункт “Настройки подключения” на Windows при выборе COM

• При выборе протокола PrivatBank json-based Ethernet/WiFi необходимо будет в пункте “Настройки подключения” указать IP-адрес, по которому подключен банковский терминал.

На Android/Windows

• Нажмите Добавить
